Il est possible de connecter des dispositifs externes d’acquisition de données aux calculatrices Graph 35+E II et  Graph 90+E, par exemple, le dispositif CLAB. Ce dispositif peut être équipé de différentes sondes. Le CLAB est livré avec un voltmètre et un capteur de température, il contient également un accéléromètre (directement à l’intérieur du boîtier du CLAB). Le CLAB et la calculatrice permettent ainsi d’enregistrer et d’étudier des données en classe mais aussi par exemple en atelier.

Retrouvez tous les capteurs disponibles ainsi que le CLAB et des documents d’accompagnement sur https://cma-science.nl/home-2.

Plusieurs modes d’acquisition de données sont disponibles, par exemple Time-Base Sampling permet de récupérer des données sur un intervalle de temps spécifié et de voir le graphique correspondant aux données se construire simultanément. Manual sampling permet d’enregistrer manuellement des données en appuyant à chaque fois sur la touche exécuter.

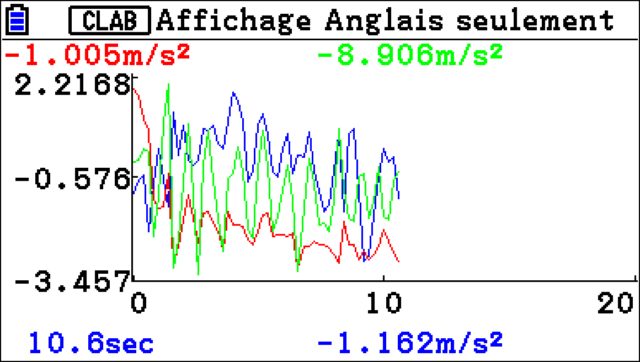

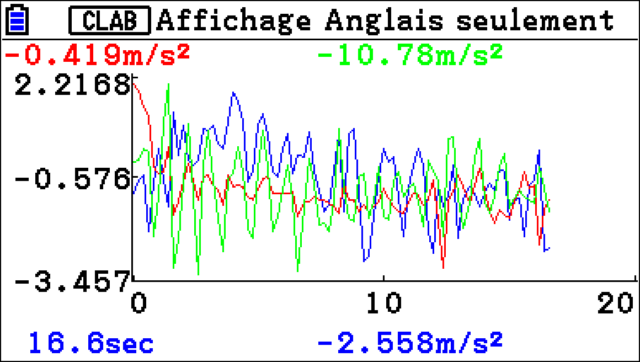

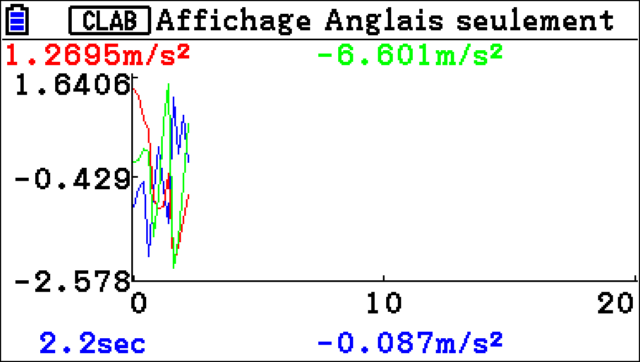

Ci-dessous un exemple d’utilisation du mode Time-based Sampling avec l’enregistrement des données de l’accéléromètre sur les trois axes toutes les 0.2 secondes pendant 20 secondes.

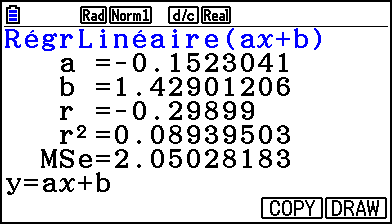

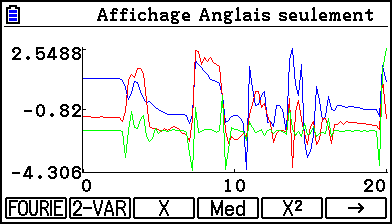

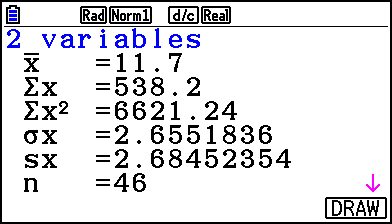

Les données peuvent ensuite être traitées directement sur la calculatrice. Il est par exemple possible de calculer la médiane de déterminer les paramètres statistiques de la série de faire une régression linéaire etc…

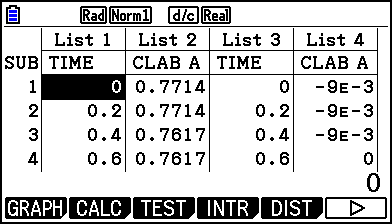

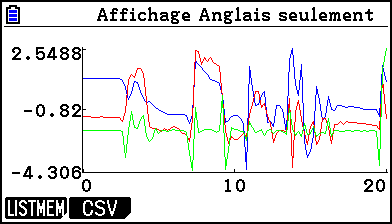

On peut également sauvegarder les données et les réutiliser dans le menu Statistiques de la calculatrice et même les enregistrer en CSV pour pouvoir les ouvrir et les étudier sur un ordinateur.

Guide CLAB

Nous allons voir dans ce guide comment utiliser le CLAB avec le capteur de température et l’accéléromètre qui sont fournis avec le CLAB.
