Les différentes fonctionnalités vous permettant de réaliser des tracés de courbe vous sont présentées ici : type d’expression, représentation graphique, zoom… Vous pourrez ainsi aisément tracer des courbes.

Vous pourrez trouver en bas de page une fiche pratique vous présentant le menu Graphe (Graph 90+E) ou GRAPH (Graph 35+E II et Graph 25+E II) ainsi qu’un exercice.

Avant de tracer la courbe, la première étape consiste à définir la fonction. Pour se faire, il faudra utiliser les touches de la calculatrice.

Pour saisir x, presser la touche f.

Appuyer sur la touche :

  • q {SELECT} pour sélectionner / désélectionner une ligne (expression sélectionnée : signe égal surligné),
  • w {DELETE} pour supprimer une expression (on peut aussi utiliser P)
  • e {TYPE} pour changer le type d’expression (Y=;r=;…Y>;Y<;…X>;X<;…)
  • r {DRAW} pour tracer la représentation graphique (on peut aussi utiliser l)

  • Modification de la fenêtre graphique

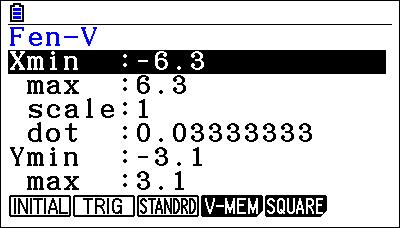

    Pour modifier la fenêtre graphique, presser les touches Le (V-Windows).

    Trois repères sont préenregistré: q {INITIAL} / w {TRIG} / e {STANDARD}.



  • Réaliser un zoom

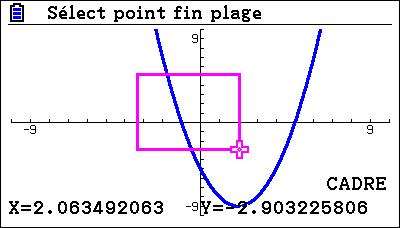

    Pour réaliser un zoom, appuyer sur les touches Lw (ZOOM).

    Afin de définir la zone de zoom, se déplacer sur l’un de ses sommets avec les flèches ou en sélectionnant directement l’abscisse du point au clavier de la calculatrice à l’aide de la touche f. Se déplacer ensuite sur le point diagonalement opposé et appuyer sur l.

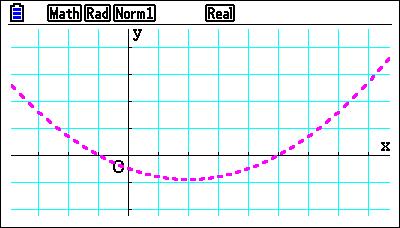

  • Couleur et style de la courbe

    Pour changer le style et les couleurs, il faudra appuyer sur les touches L5 (FORMAT).

  • Tracer la courbe sur un intervalle donnée

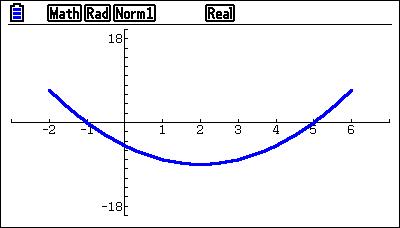

    Pour tracer la courbe sur un intervalle donné, il faut écrire:

    Y1 = x^2 - 4x - 5, [-2,6]



Tracés de courbes avec la calculatrice CASIO Graph 90+E

Dans ce tutoriel, vous saurez comment :
- Tracer la représentation graphique d’une fonction avec la calculatrice.
- Activer et désactiver le tracé d’une courbe.
- Modifier la fenêtre graphique manuellement ou avec View-Window.

Pour aller plus loin...

  • Fiche pratique

    Retrouvez ci-dessous la fiche pratique avec les informations principales, à coller dans le cahier.

  • Exercice

    Retrouvez ci-dessous un exercice pour calculer l’aire d’une surface délimitée par deux courbes.
